魅藍note3拆解評測 魅藍note3怎么拆機(3)
在內部設計上，魅藍note3做到了簡潔和美觀。結構的裝配設計較為簡單，沒有出現藕斷絲連的情況，且結構件數量較少。另外，內部設計以黑色為主色調，非常注重內部美觀性，讓千元機也可以擁有旗艦級的高逼格設計。...
——————————————————————
Step 3：分離主板＆前后攝像頭
——————————————————————

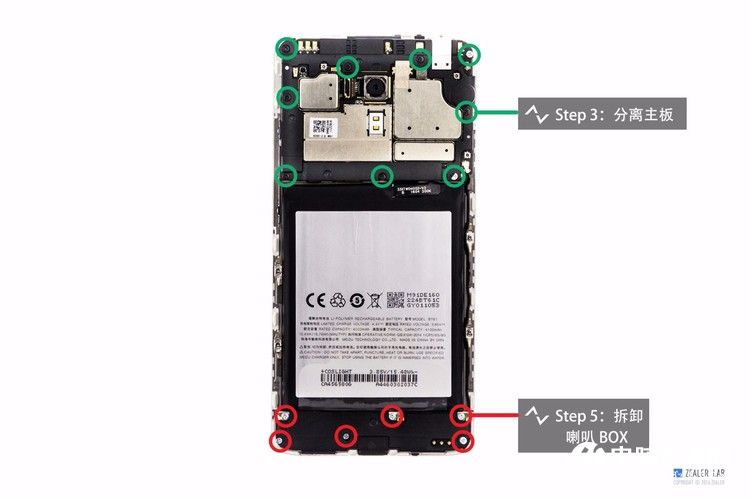

▲螺絲標記及 Step 標記，全部為「十字」螺絲

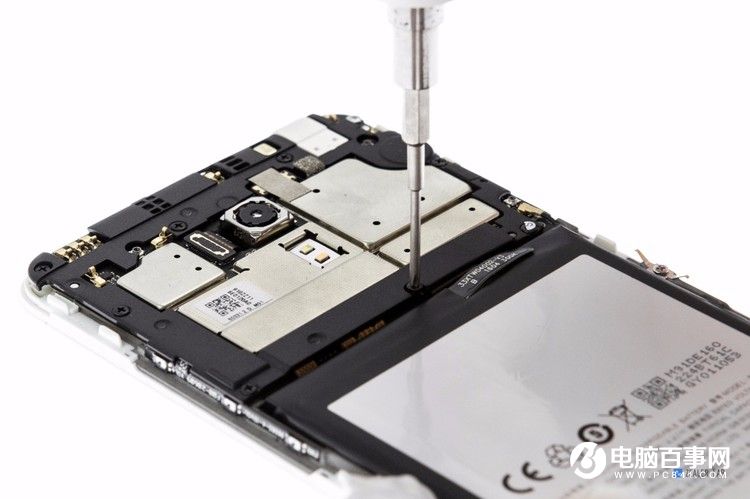

▲擰下主板固定螺絲

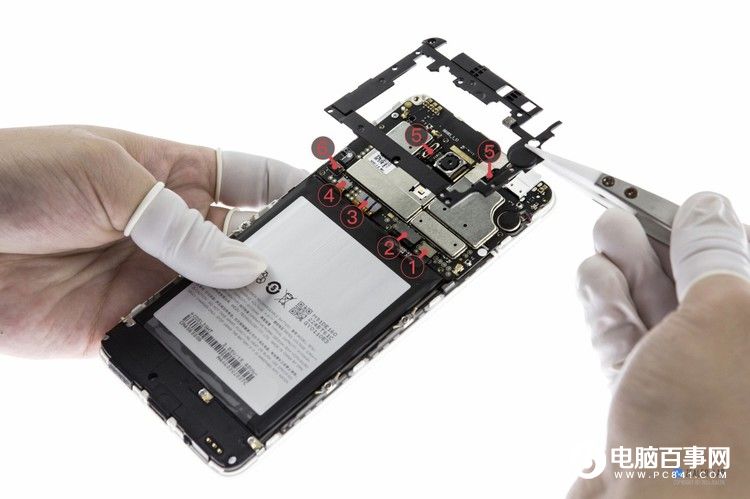

▲取下「主板裝飾支架」， 并依次斷開 ① 電源、② 主 FPC 、③ 屏幕、④ Touchpanel、⑤ 前后攝像頭 BTB 以及 ⑥ 側鍵ZIF。「BTB：Board to Board板對板連接器」、「ZIF：零插拔力插座」

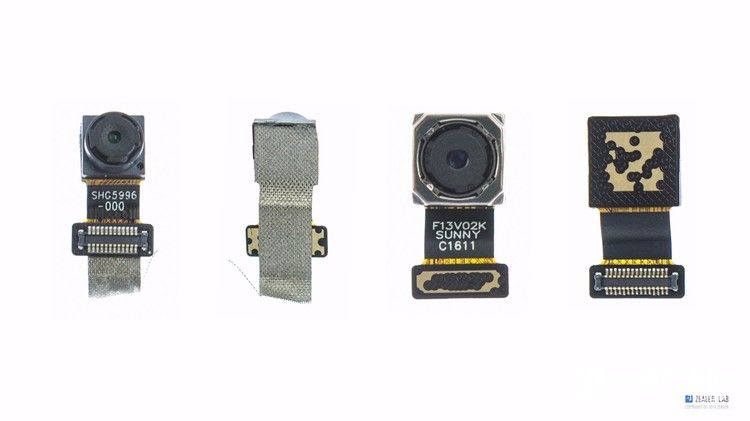

▲前后攝像頭均采用了 BTB 連接
1300 萬像素后攝像頭， ƒ/2.2 光圈 5P 鏡頭，配備雙色溫閃光燈，并支持 PDAF 相位對焦;
500 萬像素前攝像頭， ƒ/2.0 光圈。
