7、主板拆解

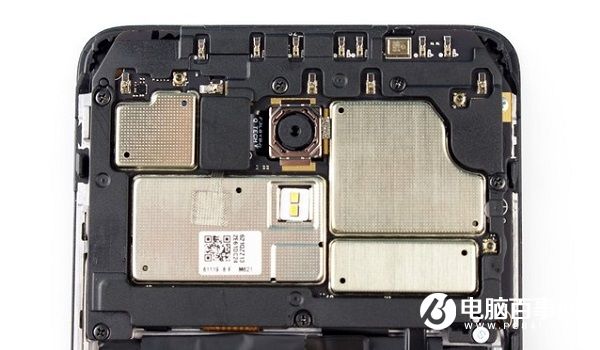

魅藍Note5的主板采用了七顆梅花螺絲固定，而且主板上螺絲固定的還有一個塑料擋板。這東西可以保護主板上的電子元件不和金屬后蓋進行接觸，防止短路，也能在手機摔落的時候，對電子元件進行一定程度的保護。擋板成本不高，高的是形狀、厚度、位置的設計，千元機上根本沒多少有，大部分會出現高端機上——畢竟那上面的原件貴的多了。能配一塊這東西，就證明兩點：一，這手機內部做工比其他同級別手機要好一到兩個檔次；二，手機更加穩固耐用。

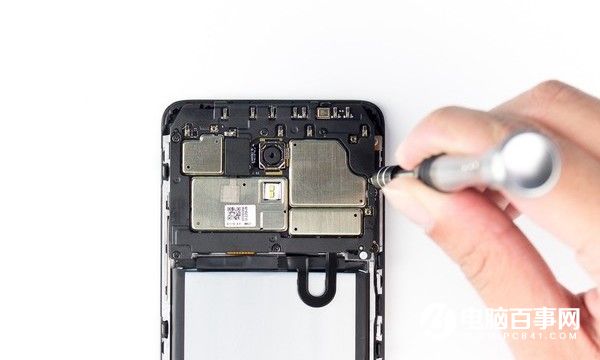

接下來我們用準備好的螺絲刀一一卸下主板上的固定螺絲，其中一顆螺絲上有易碎貼，這說明繼續拆機會失去保修服務，普通用戶請慎重。

主板螺絲拆卸

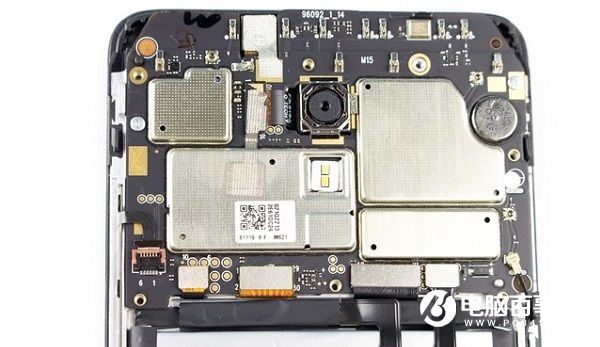

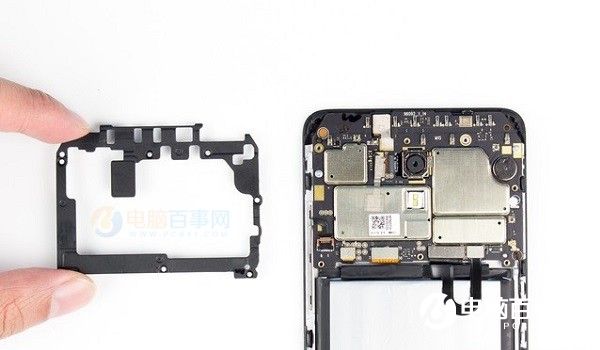

螺絲卸掉后用手取下這塊塑料擋板，取下擋板后可以看到主板上的裸露的原價和BTB以及ZIF連接座，如圖所示。

主板上btb和zif連接器一共有七處，從右到左分別為：電池、尾插、顯示屏、觸控芯片、按鍵、剩下兩處就是攝像頭。電池的排線使用了U型設計，過渡更緩，對于比用90度直角設計的更安全，能減少排線出現的接觸不良、排線折斷等問題。尾插的btb接口是不是這些連接器中最大的？那是因為魅藍Note5支持快充，尾插排線除了需要負責數據傳輸之外，還得負責傳輸充電進來的高電壓、傳輸到主板上進行轉換，所以，尾插排線比普通的千元機更寬、尾插接口更大。

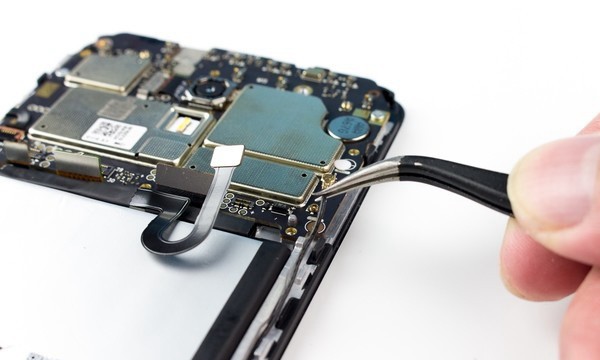

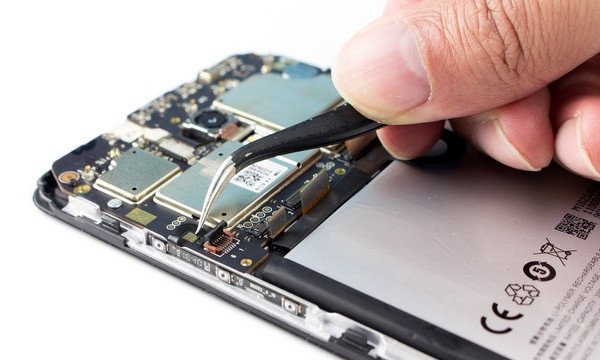

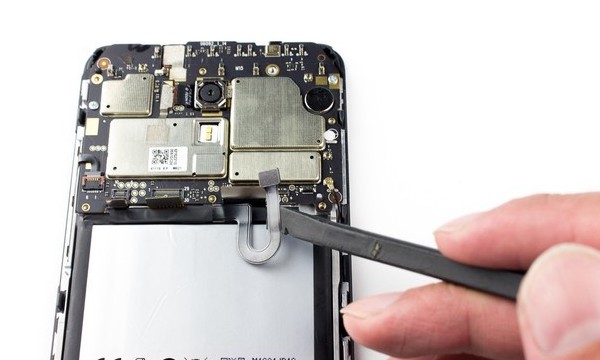

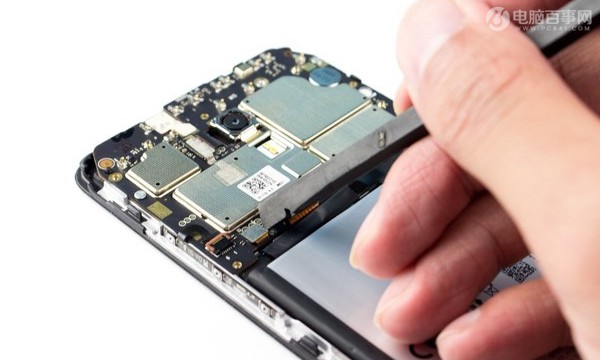

接下來我們使用絕緣撬棒一一斷開這些btb和zif連接器，如圖所示。
