迅時MX網關FXO口對接OM設備IP外線怎么設置呢?下面就為大家分享了MX網關FXO口對接OM設備IP外線組網鏈接設置方法，一起來看看了解下，以下僅供參考

　　上海迅時MX網關FXO口對接OM設備IP外線

　　工具/原料

　　上海迅時OM設備，HX4E，IP話機，網線，電話線，電源

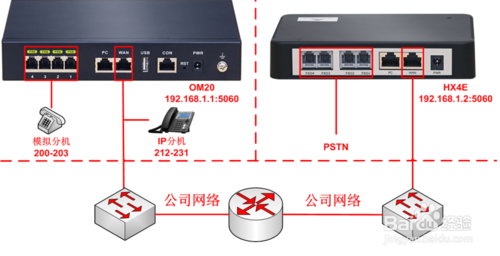

MX網關FXO口對接OM設備IP外線組網連接

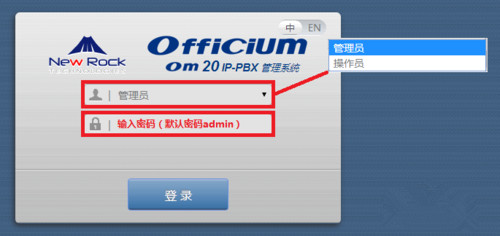

　　登錄到OM設備配置界面

　　打開電腦瀏覽器，輸入OM設備IP地址，登錄到OM設備配置界面

　　在用戶欄下拉框中選擇管理員，在密碼欄輸入密碼(默認密碼admin)

　　登錄到MX網關配置界面

　　打開電腦瀏覽器，輸入查詢到的MX網關IP地址，登錄到MX網關配置界面

　　以HX4E網關為例，在用戶欄下拉框中選擇管理員，在密碼欄輸入密碼(默認密碼hx4)

　　MX網關配置

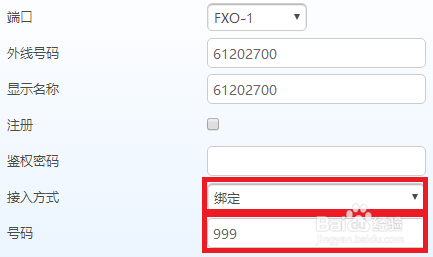

　　在MX網關配置界面中選擇【中繼線設置-中繼線功能】，設置FXO-1端口綁定虛擬IP外線號碼999，并保存;(FXO-2/3/4同理)

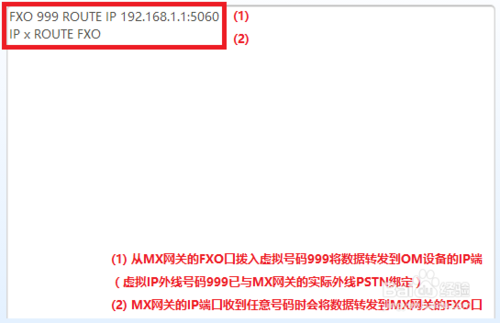

　　在配置界面中選擇【撥號及路由-路由表】，編寫路由，并保存

　　OM設備配置

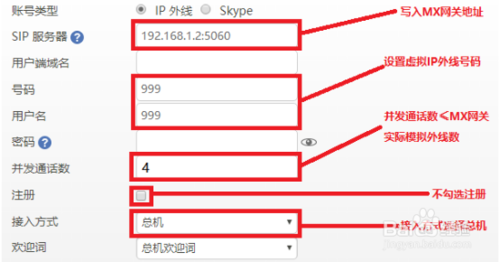

　　在OM設備配置界面中選擇【外線設置-SIP外線】，點擊新增，添加線路，并保存

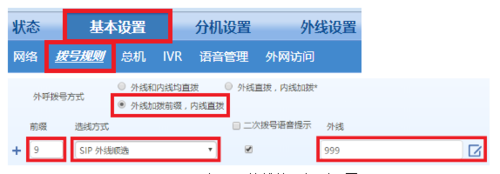

　　在OM設備配置界面中選擇【基本設置-撥號規則】，外呼撥號方式選擇“外線加撥前綴，內線直撥”，按照規劃MX網關模擬外線(PSTN)加撥前綴9，并保存

　　驗證MX網關FXO口對接OM設備IP外線是否成功

　　分機互撥;

　　分機加撥前綴9通過PSTN外線呼出;

　　分機加撥前綴9通過PSTN外線呼出;

注意事項

　　注：如上述驗證中存在問題，請檢查：1)MX網關與OM設備之間的鏈路是否能夠Ping通;

　　(2)OM設備的撥號規則是否設置;

　　(3)OM設備的SIP外線設置過程中不勾選注冊;

　　(4)MX網關路由編寫是否正確
