參測顯卡之微星GTX970Gaming

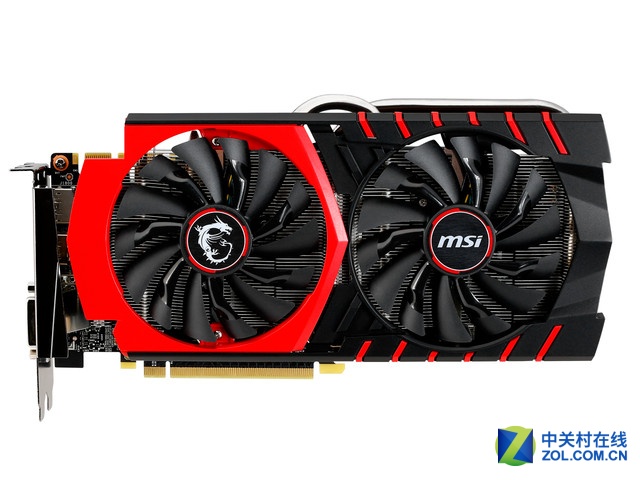

顯卡風扇設計

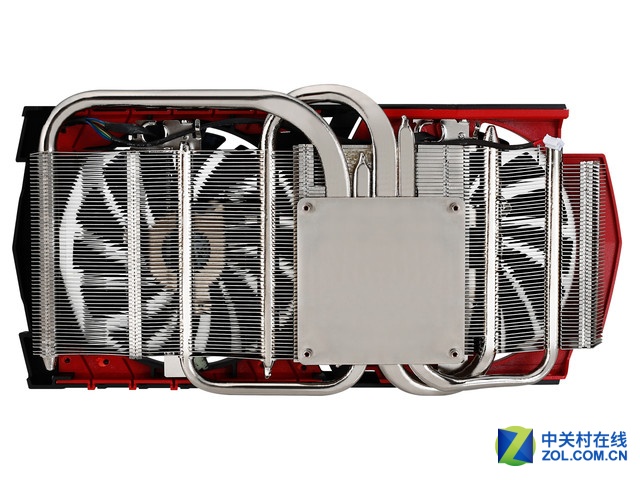

散熱器設計

　　散熱方面，微星GTX970GAMING也是配備了GAMING系列顯卡專屬的TwinFrozrV散熱系統。顯卡配備2枚直徑10cm的第三代刀鋒風扇，可以提供比傳統風扇更大的風量，并讓風壓更集中，從而更好地讓空氣帶走鰭片上的熱量。散熱器配備了4根純銅鍍鎳熱管，兩根8mm，兩根6mm，散熱器鰭片上有氣流偏導凸緣，這是繼承自上一代TwinFrozr散熱器的特色設計，這個凸緣可將氣流偏轉到熱管上，增加了氣流的作用面積，提高了散熱效率。此外，供電部分則覆蓋有面積較大的散熱片強化散熱能力，讓整塊卡都能保持一個較低的溫度。

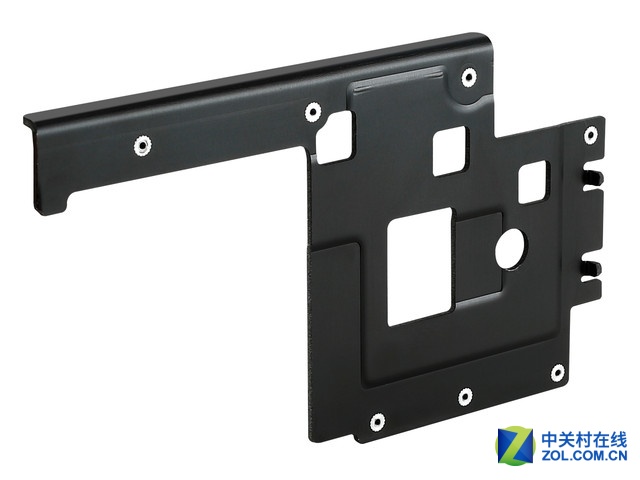

PCB加固板

　　微星GTX970Gaming為了提升顯卡的使用壽命，在顯卡上同樣加裝了固定的防護板，與其他品牌的背板起到相同的散熱以及加固PCB作用。

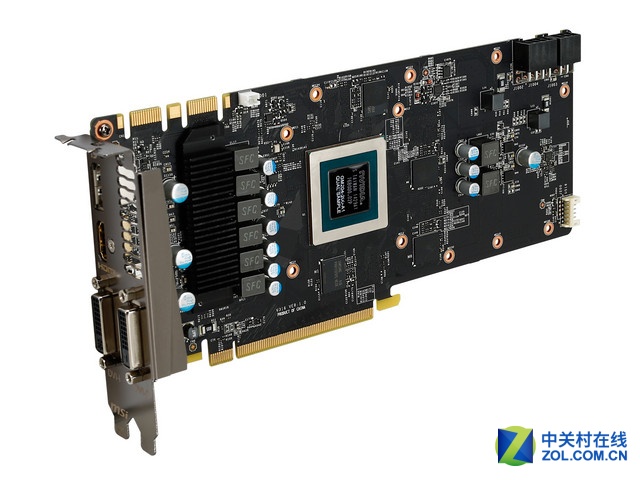

顯卡PCB設計

　　微星GTX970GAMING顯卡采用NVIDIAGM204-200核心，擁有1664個流處理器，默認核心頻率頻率1140MHz，Boost頻率為1279MHz。顯卡擁有256bit4GB的GDDR5顯存，顯存頻率1753MHz。微星GTX970GAMING顯卡供電部分由公版的4+1相加到6+2相，充足的供電是顯卡性能的保證。

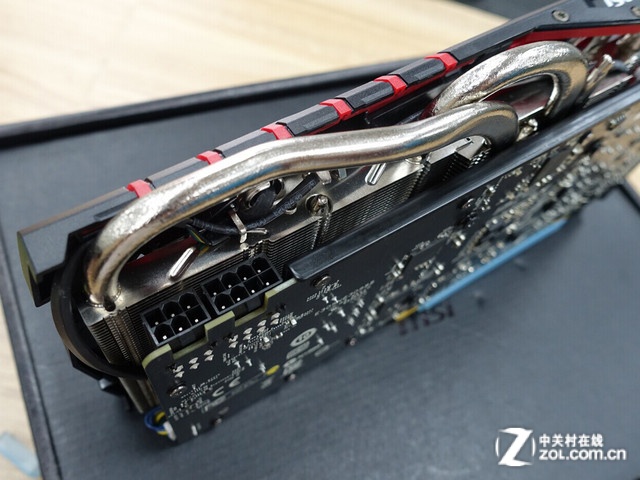

外接供電設計

　　不同于公版GTX970的雙6pin供電，微星GTX970Gaming使用的是6+8pin的供電，讓顯卡在高負載時擁有更穩定的表現，而且卡口朝向PCB背面，方便電源線插拔。

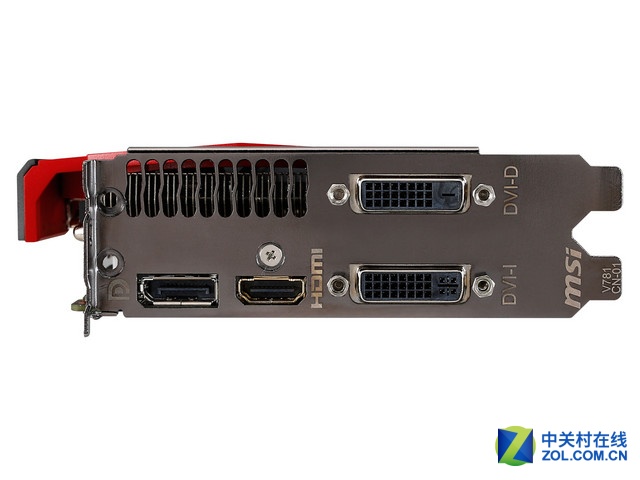

視頻接口設計

　　微星GTX970Gaming為玩家提供DP+HDMI+2*DVI的全接口組合，能夠保證兼容目前市面上大部分顯示器的同時也能夠滿足需要多屏幕輸出的玩家的需求。
