二、80Plus認證

80Plus認證是一個電源轉換率標準，轉化率越高，也就越省電。就是說，如果你的電源額定功率是500W的白牌電源（滿載轉化率為80%），那么當你的電源滿載時，你家電表實際用電為：500÷80%=625W。

滿載轉化率

注意：80plus認證僅僅是轉化率標準，不能直接反應電源的好壞，所以這個指標在購買時僅作為參考就行了。

三、電源方案

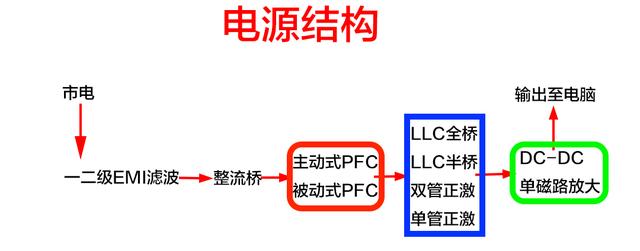

簡化的電源結構

上圖為簡單的電源結構，其中我們主要看圈起來的內容。

紅色框里的PFC是“功率因數校正”。我們只要知道主動式的比被動式的轉換效率更高就可以了，現在市面上主流電源都是主動式的，因此購買時看清是主動式PFC就可以了，如果是被動式PFC則不建議購買。

主動式PFC＞被動式PFC

藍色框里的“LLC全橋、LLC半橋、雙管正激、單管正激”是電源的拓?fù)浣Y(jié)構，影響電源的轉化效率。一般LLC全橋/半橋都用在金牌以及鉑金牌的電源中。而雙管正激/單管正激一般會在低端電源中使用。

LLC全橋＞LLC半橋＞雙管正激＞單管正激

綠框中的“DC-DC”和“單磁路放大”影響的是電源輸出電壓的穩定性。DC-DC方案的要比單磁路放大穩定的多。

DC-DC ＞ 單磁路放大

1. 目前主流的好電源一般會使用 主動式PFC + LLC半橋 + DC-DC 的方案。

2. 而性能稍次的電源一般會使用 主動式PFC + 雙管正激 +單磁路放大 的方案。

3. 超過500W還在用 單磁路放大方案 的電源堅決不要買。

4. 被動式PFC和單管正激方案的電源很少了，不要購買。
