繼20系的RTX2080、RTX2080Ti發布之后，RTX2070目前正在預售，相信不少用戶對十分關心它的性能。下面分享一下NVIDIA GeForce RTX2070顯卡全面評測，來看看吧!

　　相較上一代Pascal構架的GTX 10系列顯卡，Turing構架主要帶來了如下改進：

　　1、整合RT core，正式將實時光線追蹤技術引入獨立顯卡，并改進了算法，大大降低了顯卡的技術算量。RTX 2080 Ti 集成了68個RT Cores，每秒能處理100億條光線，RTX-OPS性能十倍于GTX 1080 Ti。

　　2、整合Tensor core，帶來了DLSS(深度學習超級采樣抗鋸齒)技術，能提供與TAA抗鋸齒技術幾乎相同的畫質(未來會在畫質上會超越TAA)，但絲毫不會影響到游戲性能。按照NVIDIA官方的說法，RTX 2080 DLSS的性能比GTX 1080 TAA強了100%。

　　3、全新設計的流處理器構架:除了DLSS與RTX，圖靈還改進了CUDA構架，每個流處理器在原來的FP32浮點單元的基礎上，加入了一個INT32整數計算單元，可以將單個流處理器執行效率提升36%。

　　作為GPU領域12年來最大的變革，圖靈在構架與性能上帶給消費驚喜的同時，在價格上來也帶來了足夠的“驚喜”，公版RTX 2080 Ti價格直接破萬，RTX 2080的價格也高達6499，這顯然不是消費者愿意看到和接受的價格。于是在RTX 2080發售一個月之后的今天，RTX 2070也來到了我們面前。

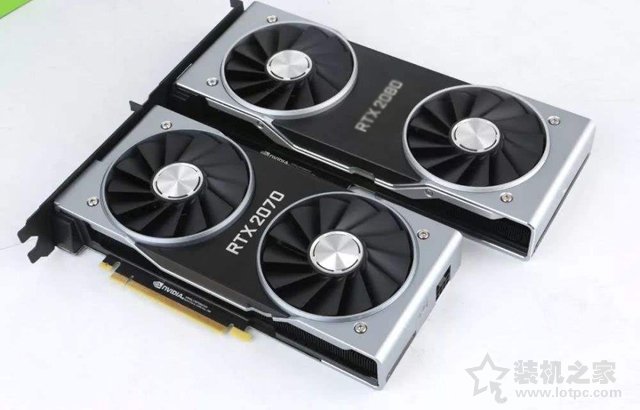

　　RTX 2070并非是TU104-400的閹割品，而是采用了完整的TU106-400核心，這還是第一次NVIDIA專門為X70系列的顯卡單獨設計一個核心。

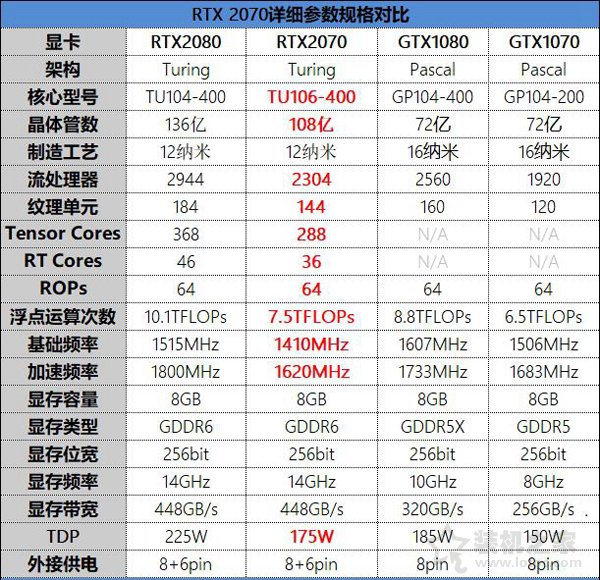

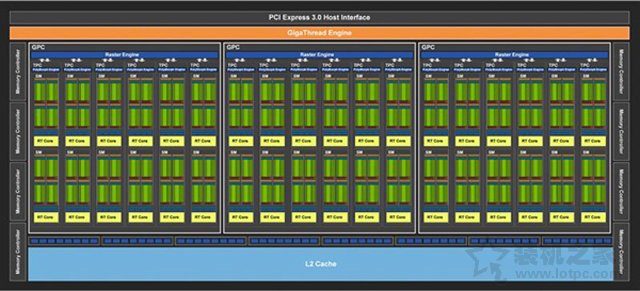

　　TU106-400晶體管規模達到了108億，芯片面積445平方毫米，內建有2304個CUDA核心，分為3組GPC、18組TPC、36組SM陣列(每組64個CUDA核心)，同時有144個紋理單元、64個ROP單元、288個Tensor核心、36個RT核心，二級緩存容量4MB，寄存器文件9MB，四個帶寬為64bit的雙通道顯存控制器組成了總量為256bit的顯存控制單元，大小為8GB。

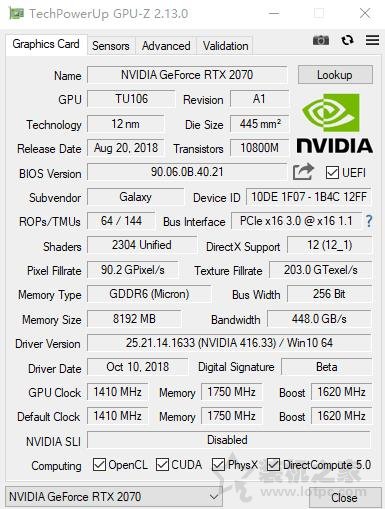

　　RTX 2070使用了完整的TU106-400核心，核心基礎頻率1410MHz，加速公版1683MHz、非公版1620MHz，搭配8GB 14GHz GDDR6顯存，帶寬達到了448GB/s，相較GTX1070提升了75%。TDP方面非公標準版為175W，公版則是185W。

　　二、平臺配置與理論性能測試：3DMark TS領先GTX 1070 50%

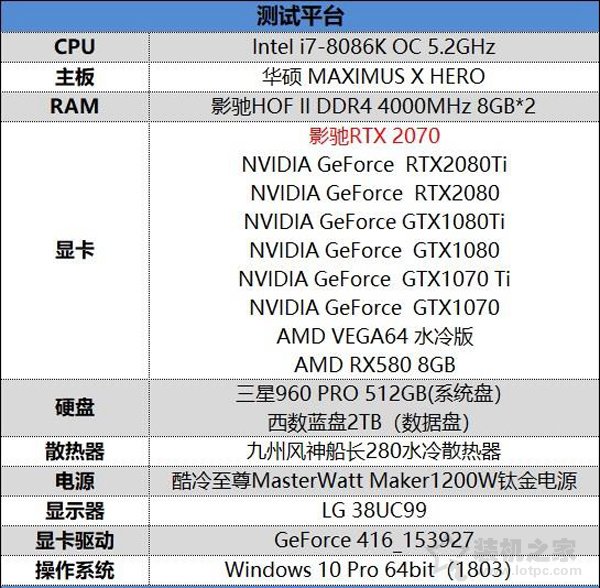

　　測試平臺如下：

　　顯卡我們選用的是影馳RTX 2070，該卡擁有2304個流處理器，基礎頻率1410MHz，加速頻率1620MHz，TDP為215W(NVIDIA標準版TDP為175瓦)。

　　為了盡可能發揮顯卡性能，不讓處理器成為測試瓶頸，我們選擇了i7-8086K平臺，并將其超頻至5.2GHz。內存則使用了影馳HOF II DDR4-4000 8GBx2套裝，測試中開啟XMP保持4000MHz頻率，時序為19-25-25-45 CR2。測試采用的顯示器是LG 38UC99，其支持的最高分辨率為3860X1600，測試中的4K分辨率就是指的這個分辨率。

　　3DMark Time Spy

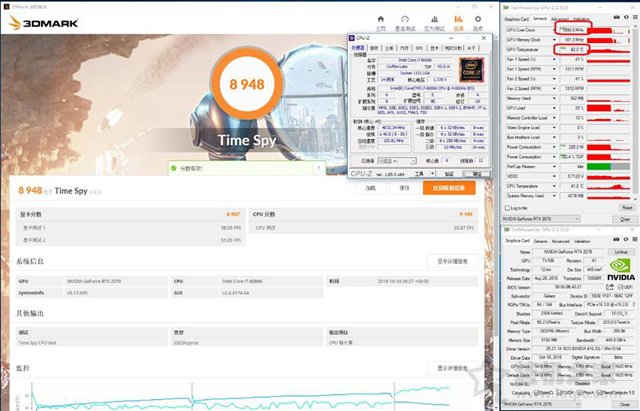

　　在2K分辨率3DMark Time Spy測試中，RTX 2070圖形分數達到了8948分，核心溫度最高62℃，核心運行最高頻率為1890MHz，顯卡最大功耗達到了220W。

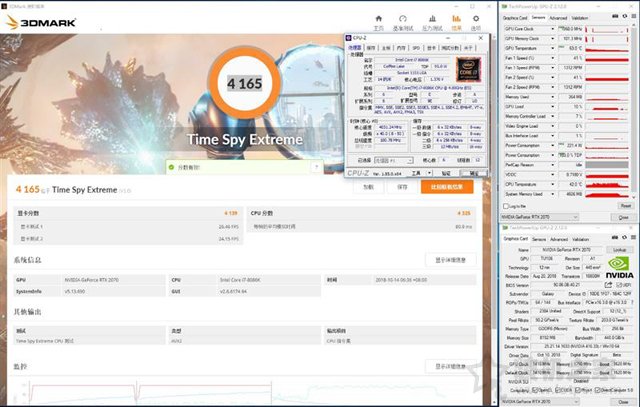

　　在4K分辨率3DMark Time Spy測試中，RTX 2070圖形分數為4165分，核心溫度最高63℃，核心運行最高頻率為1860MHz，顯卡最大功耗達到了221W。

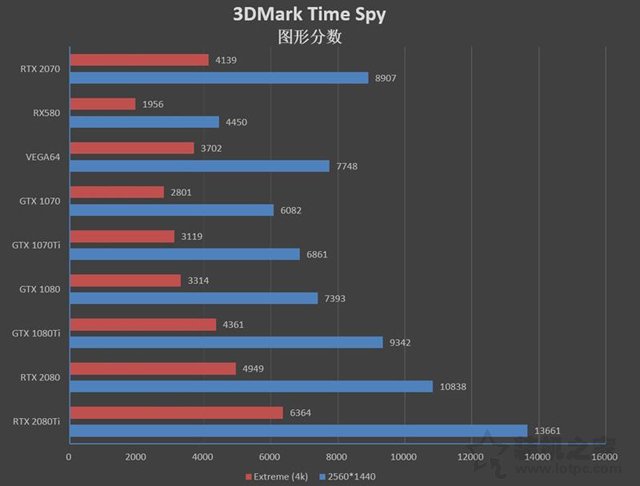

　　在3DMark Time Spy測試中，RTX 2070的成績與GTX 1080 Ti較為接近，差距在5%之內;和GTX 1070相比，2K分辨率時能領先將近50%，4K分辨率時，領先幅度也有48%。
